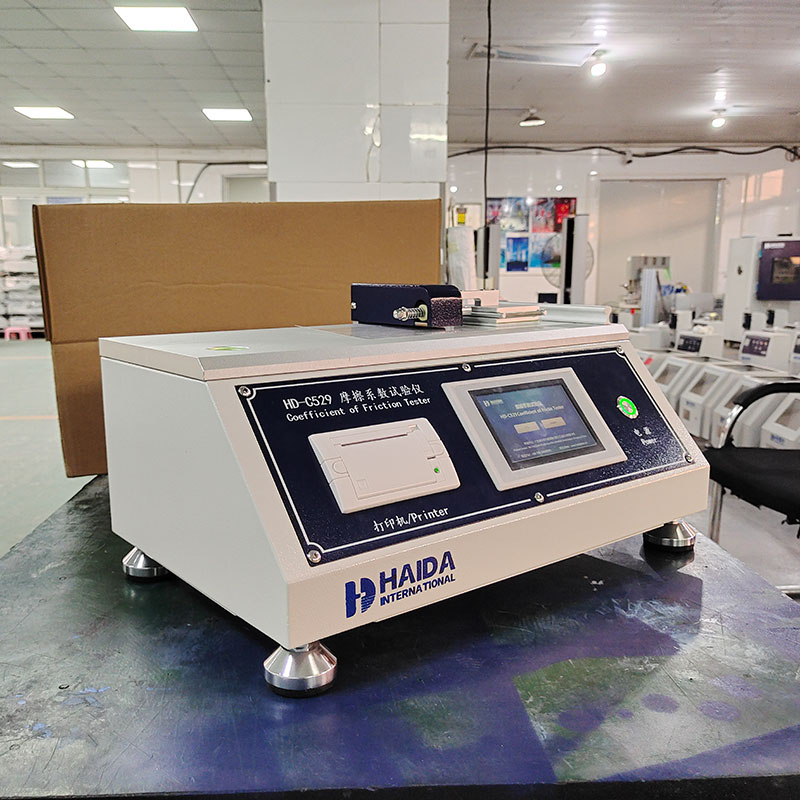

摩擦系數試驗儀HD-C529
作者： 發布日期：2025-05-19
一、產品功能本試驗儀按照《GB 10006-88》及《ISO 8295-1986》標準，針對厚度在0.2mm以下的非粘性塑料薄膜和薄片，在自身或在其他材料表面滑動時，動摩擦系數和靜摩擦系數的測定，也可用于紙張、紡織品、橡膠、鋁箔、印刷品及屏幕保護膜等產品。通過摩擦系數的測定值，判斷被測產品的順滑度。
二、主要技術參數
| 指標 | 參數 |
| 控制方式 | 觸摸屏控制 |
| 測試行程 | 1-200mm |
| 測試速度 | 100±10mm/min（速度可調） |
| 滑塊重量 | 200±2g（其他可定做） |
| 上試樣尺寸 | 63mm*63mm（L*W） |
| 下試樣尺寸 | 80mm*200mm（L*W） |
| 力值測試精度 | ±0.02N |
| 測量范圍 | 0.001-5N（可擴展） |
| 儀器外形尺寸 | 約490mm*320mm*210mm（L*W*H） |
| 使用環境 | 室內溫度20±10℃，相對濕度＜85% |
| 電源 | 1∮ AC220V |
| 機臺重量 | 約18kg |
| 功率 | 約350W |
| 主要測試項目 | 測定塑料薄膜、紙張等材料的滑動靜摩擦系數和動摩擦系數 |
三、操作原理
通過觸摸屏控制，觸摸屏將信號輸出至步進電機驅動器，步進電機按設定的程序進行運轉，步進電機運轉帶動控制力值測試模組進行勻速直線運動。
試驗前，拉起一字拉手，將試樣穿過拉手底部后放下拉手，再將試樣固定在砝碼模組上。試驗時力值測試模組進行勻速直線運動，通過力值測試系統計算摩擦系數，測定值由內置打印機打印出。
四、試驗標準
GB 10006-88、ISO 8295-1986等
五、產品特點
（一）硬件特點
1.本試驗儀采用步進電機組件來進行試驗，有更好的位置精度和運動的重復性；
2.本試驗儀采用雙導軌以及雙直線軸承，具有定位精準、移動順滑、靜音、維護簡便等優點；
3.本試驗儀整體外觀采用烤漆噴涂工藝，防銹能力高且外型美觀。
（二）軟件特點
1.本試驗儀采用觸摸屏進行控制，操作方便，提高測試效率；
2.本試驗儀內置有直接熱敏行式打印，試驗完成可打印測定值；
3.本試驗儀采用行程限位保護及異常故障報警提示，保證操作安全。
