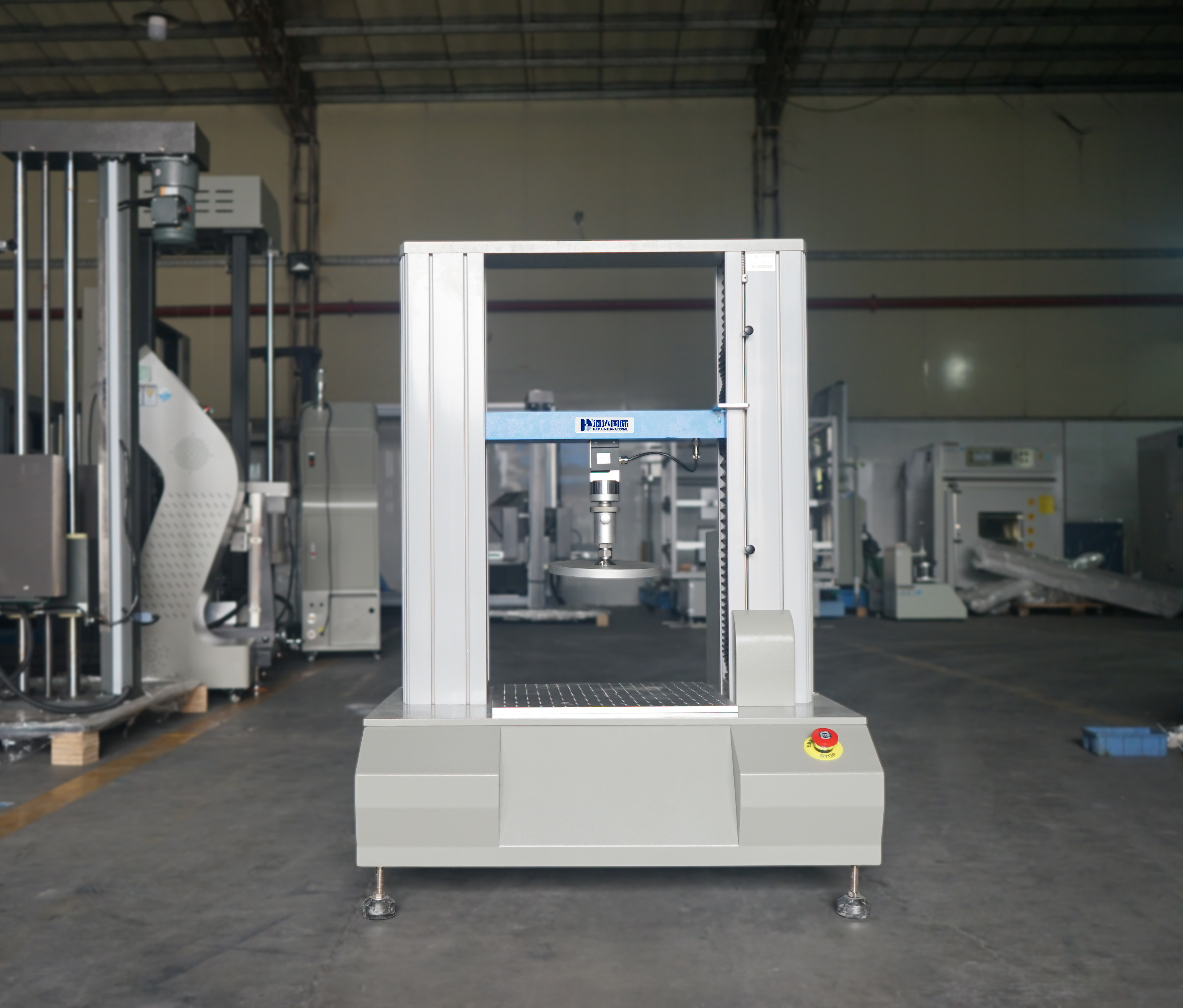

HD-A513-C-電腦式多功能伺服拉壓強度試驗儀
作者： 發布日期：2025-11-22
一、產品功能HD-A513-C 電腦式多功能伺服拉壓強度試驗儀專業適用于復合材料、包裝材料、背板材料、塑料管、無紡布、混凝土、膠粘劑、橡膠等非金屬材料和醫療器械、線纜、鋼材等金屬產品的拉伸、抗彎、壓縮、膠合強度、撕裂、穿刺力、開啟力、解卷力、拔開力等性能測試，可配合多種紙張包裝材料來進行多種紙張質量測試，如環壓（RCT）、平壓（FCT、CMT）、邊壓（ECT）、粘合（PAT）、豎壓（CCT）、多種測試，是結合多項功能于一體的測試設備。
二、主要技術參數
| 指標 | 參數 |
| 容 量 | 500N/1kN/2kN/5kN 傳感器 |
| 電 機 | 400W伺服電機 |
| 驅 動 器 | 400W伺服驅動器 |
| 控制方式 | 電腦控制，windows模式操作 |
| 顯示方式 | 電腦顯示 |
| 數據輸出 | Windows模式輸出、Office模式輸出 |
| 絲 桿 | 滾珠絲桿 |
| 速度可調 | 0.1～500mm/min |
| 最大行程 | 600mm（不含夾具） |
| 荷重分解度 | 1/250,000 |
| 荷重精度 | ≤±0.5% |
| 有效測試力值范圍 | 1N～5kN |
| 單位切換 | gf/kgf/N/kN/lbf/T |
| 有效寬度 | 420mm |
| 儀器外形尺寸 | 約790mm×610mm×1100mm（L*W*H） |
| 重 量 | 約170kg |
| 電 源 | 1∮ AC220V |
| 整機功率 | 約500W |
| 主要測試項目 | 材料的拉伸（壓縮）等試驗 |
三、操作原理
性能測試：將試樣裝置于上下兩夾具之間，伺服電機及減速機通過皮帶輪帶動精密滾珠絲桿旋轉使橫梁帶動夾具上/下移動，施予規定之速度，上夾具向上拉伸/向下壓縮對試樣進行加載，力值傳感器即感受到力值負載，將力轉換成模擬信號經由采集控制板處理，并發送至電腦顯示。
四、試驗標準
制造標準：GB/T 16491-2008等
檢定規程：JJG 475-2018、JJG(粵) 018-2014等
檢驗標準：GB/T 16825.1-2008、GB/T 16825.2-2005等
金屬試驗：GB/T 228-2002、GB/T 232-2010、GB/T 7314-2017等
塑料試驗： GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材試驗: GB/T 17657-2013、GB/T 1455-2005等
環壓試驗：GB/T 2679.8-2016、JIS-P8126、TAPPI-T804-2011等
邊壓試驗：GB/T2679.17-1997、GB/T6546-1998、TAPPI-T811-2007等
平壓試驗：GB/T 2679.6-1996、GB/T 22874-2008、ISO 3035-2011、EN ISO 7263-2-2019（CMT）、TAPPI T809 OM-2006（CMT）等
粘合試驗：GB/T 6544-2008（測試點B.4；B.6.2）、GB/T 6548-1998（測試點4；6.2）等
豎壓試驗：TAPPI T843 OM-2002(CCT)、TAPPI T839 OM-2008、JIS Z 0403-2-1999等
五、產品特點
（一）結構特點
1.雙立柱滾珠絲桿傳動，確保儀器高精度平穩運行；
2.力值測試系統提供優于1.0級的力值精度，測試數據準確；
3.系統內嵌USB接口或網口，方便系統的數據傳輸和外部接入。
（二）功能特點
1.儀器集成拉伸、撕裂、定伸抗拉、下壓、穿刺保持力等多項專業獨立的測試程序，為用戶提供了多種試驗項目；
2.具有行程限位保護、過載保護等功能；
3.具有定速度、定變形、定應變、定應力速率、定應變速率等多種控制方式，控制方式可任意切換；
4.支持成組試驗數據比對分析，具有多單位轉換功能。
